أبعاد برج الإضاءة: حجم القطر، وحجم التشغيل، وحجم الشحن
يجب تسجيل أبعاد برج الإضاءة في ثلاث حالات على الأقل: مطوياً بالكامل للقطر، ومعبأ للشحن، ومفروداً بالكامل للتشغيل. الطول، العرض، الارتفاع، مساحة القاعدية، الخلوص الأرضي، فتحة الباب، مدى الصاري، وخلوص الصيانة، كلها
يجب تسجيل أبعاد برج الإضاءة في ثلاث حالات على الأقل: مطوياً بالكامل للقطر، ومعبأ للشحن، ومفروداً بالكامل للتشغيل. الطول، العرض، الارتفاع، مساحة القاعدة، الخلوص الأرضي، فتحة الباب، مدى حركة الساري، وخلوص الصيانة، كلها تؤثر على قدرة الآلة على السفر، والتفريغ، والدخول، والعمل بأمان.
تساعد هذه الدورة التدريبية أو الدليل المقاولين وأساطيل التأجير والموزعين وفرق المشتريات على تقييم أبعاد أبراج الإضاءة. وهي توفر سير عمل للحساب والأدلة بدلاً من ادعاء منتج عام. ويظل دليل المعدات الحالي وقواعد الوجهة ومراجعة الموقع المختصة هي العناصر المسيطرة.
إجابة سريعة
يجب تسجيل أبعاد برج الإضاءة في ثلاث حالات على الأقل: مطوياً بالكامل للقطر، ومعبأ للشحن، ومفروداً بالكامل للتشغيل. الطول، العرض، الارتفاع، مساحة القاعدة، الخلوص الأرضي، فتحة الباب، مدى حركة الساري، وخلوص الصيانة، كلها تؤثر على قدرة الآلة على السفر، والتفريغ، والدخول، والعمل بأمان.
ابدأ بتحديد الآلة الدقيقة، وحالة التشغيل، والموقع، والموسم، ساعات العمل، طريقة الحركة، ومعيار القبول. لا تخلط بين التصنيفات الاسمية والأداء القابل للاستخدام. سُجّل ما إذا كان كل مدخل مقاساً، أو محسوباً، أو مضموناً، أو مفترضاً، لأن هذا التمييز يحدد مقدار الهامش والتحقق اللازمين.
خوامل خمسة تتحكم في أبعاد برج الإضاءة
| عامل القرار | ما الذي يجب التحقق منه |
|---|---|
| غلاف مقطور | قس الصاري في وضع القفل، والأرجل الداعمة مطوية، والتجهيزات مثبتة، وقضيب القطر في وضع النقل، وجميع الملحقات مركبة. |
| البصمة المنتشرة | قم بتضمين كل مثبت، وباب مفتوح، ولوحة، ومسار كابلات، وخلوص عادم، ومسح الصاري، الحاجز، ومساحة العمل. |
| ظرف شحن | سجل الوحدة المعبأة، أو الصندوق الخشبي، أو المنصة الخشبية، والمكونات المزالة، وناطق الرفع، ومركز الثقل، وخلوص باب الحاوية. |
| طريق الوصول | تحقق من البوابات، المنحدرات، نصف قطر الدوران، الانحدارات، الخلوص الأرضي، الخدمات العلوية، ومساحة التفريغ. |
| التحكم في التكوين | يمكن أن تؤدي البطاريات الاختيارية، والمولدات، والعجلات، واللوحات الشمسية، وحدات الإنارة، وقضبان السحب إلى تغيير كل بُعد. |
1. الغلاف المقطور
قم بقياس الصارية وهي في وضع القفل، والدعامات جانبية مخزنة، والمعدات مثبتة، وقضيب السحب في وضع النقل، وجميع الملحقات مركبة. اكتب الافتراض، والوحدة، والتكوين، والدليل بجانب القرار. قارن القيمة المقترحة بحدود التشغيل الخاصة بالشركة المصنعة ومتطلبات قبول المشروع. إذا تغيرت المعدات، أو الموقع، أو الطقس، أو دورة التشغيل، كرر هذا الفحص بدلاً من اعتماد الاستنتاج القديم.

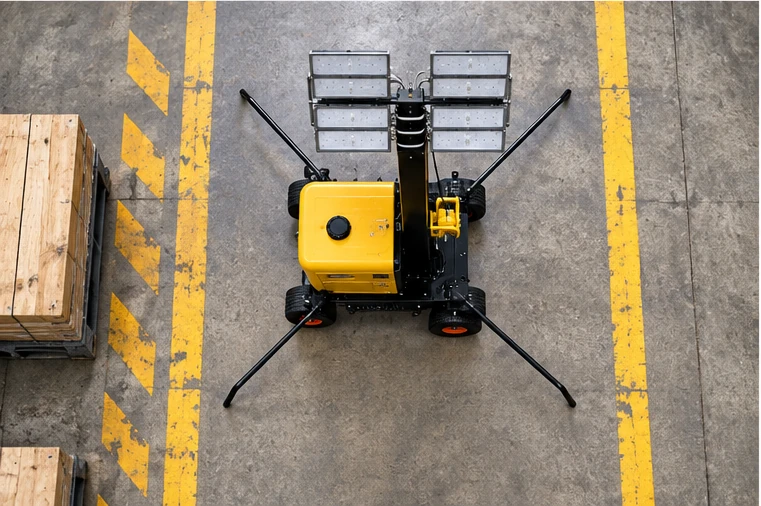

2. البصمة المنتشرة
قم تضمين كل مثبت، وباب مفتوح، وלוحة، ومسار كابلات، وخلوص للعادم، ومسح الصاري، الحاجز، ومساحة العمل. اكتب الافتراض، والوحدة، والتكوين، والدليل بجانب القرار. قارن القيمة المقترحة بحدود تشغيل الشركة المصنعة ومتطلبات قبول المشروع. إذا تغيرت المعدات أو الموقع أو الطقس أو دورة التشغيل، كرّر هذا التحقق بدلاً من نقل الاستنتاج القديم إلى الأمام.
ظرف الشحن
سجّل الوحدة المعبأة، أو الصندوق الخشبي أو المنصة الخشبية، والمكونات المزالة، وناطق الرفع، ومركز الثقل، وخلوص باب الحاوية. اكتب الافتراض، والوحدة، والتكوين، والدليل بجانب القرار. قارن القيمة المقترحة مع حدود التشغيل الخاصة بالشركة المصنعة ومتطلبات قبول المشروع. إذا تغيرت المعدات، أو الموقع، أو الطقس، أو دورة التشغيل، كرّر هذا الفحص بدلاً من ترحيل الاستنتاج القديم.
مسار الوصول
تحقق من البوابات، والمنحدرات، ونصف قطر الدوران، والانحدارات، والخلوص الأرضي، والخدمات العلوية، ومساحة التفريغ. اكتب الافتراض، والوحدة، والتكوين، والدليل بجانب القرار. قارن القيمة المقترحة حدود التشغيل الخاصة بالشركة المصنعة ومتطلبات قبول المشروع. إذا تغيرت المعدات، أو الموقع، أو الطقس، أو دورة التشغيل، كررهذا التحقق بدلاً من نقل الاستنتاج القديم.
5. التحكم في التكوين
يمكن للبطاريات الاختيارية، والمولدات، والعجلات، واللوحات الشمسية، وحدات الإنارة، وأذرع السحب أن تغغير كل بُعد. اكتب الفرضية، والوحدة، والتكوين، والدليل بجانب القرار. قارن القيمة المقترحة بحدود تشغيل الشركة المصنعة ومتطلبات قبول المشروع. إذا تغيرت المعدات، أو الموقع، أو الطقس، أو دورة التشغيل، كرّر هذا التحقق بدلاً من نقل الاستنتاج القديم إلى الأمام.
سير عمل الحساب والتقييم
- تجميد المتطلب. قائمة مناطق العمل، ساعات العمل، المخرجات المطلوبة، افتراضات المسار أو الطقس، الوصول إلى الطاقة، قدرة طاقم العمل، وعواقب الانقطاع.
- حدد التكوين. سجل طراز النموذج، ونطاق الأرقام التسلسلية، والبطاريات، والألواح، وحدة التحكم، وحدات الإضاءة، والاريال (أو السارية)، والمقطورة، وجميع الخيارات المثبتة.
- ابنِ النموذج. ابقِ المدخلات في نظام وحدات واحد، واعرض المعادلات، وافصل التصنيفات الاسمية عن القيم القابلة للاستخدام، واذكر جميع الخسائر والحدود.
- حساسية الاختبار. قم بتغيير المدخلات الأكثر عدم يقين—درجة الحرارة، الطقس، الحمولة، التقادم، التظليل، المسار أو وضع التشغيل—وحدد حدود الفشل.
- التحقق من الأدلة. اطلب الرسومات، والكتيبات، ظروف الاختبار، السجلات، والإعلانات الخاصة بالتكوين. ارفض قيم العناوين الرئيسية غير المُفسرة.
- شغّل الوحدة. افحص وقس وقم بتشغيل دورة نموذجية في ظل ظروف موثقة، ثم أزل كل عيب قبل القبول.
أدلة يجب طلبها من المورد
- ورقة بيانات خاصة بالتكوين، ورسم الترتيب العام، والتعريف التسلسلي
- التعريفات، والوحدات، وشروط الاختبار، وفاوت السماح لكل قيمة أداء مُقتبسة
- تعليمات التشغيل والنقل والفحص والصيانة والطوارئ
- الهندسة الكهربائية، أو تصنيفات البطارية أو المقطورة، وإعدادات التحكم، ومعلومات الحماية ذات الصلة بالقرار
- الحدود البيئية لدرجة الحرارة، والرياح، والمياه، والغبار، والمنحدرات، والتخزين والنقل
- شروط الضمان، السجلات المطلوبة، فترات الصيانة، قطع الغيار، ومسؤولية الاستجابة
- إجراء قبول المصنع أو التسليم المرتبط بتكوين الشراء النهائي
المراجع الرسمية للمراجعة الهندسية
- معلومات السلامة للمقطورات الصادرة عن الإدارة الوطنية لسلامة المرور على الطرق السريعة الأمريكية — استخدم الإرشادات الرسمية الحالية وأكد على الأجزاء التي تنطبق على الوجهة والتكوين.
- فحص سلامة المقطورات التابع لـوكالة معايير السائقين والمركبات في المملكة المتحدة (DVSA) — استخدم الإرشادات الرسمية الحالية وأكد على الأجزاء التي تنطبق على الوجهة والتكوين.
- قواعد تأمين الحمولة الخاصة بالهيئة الفيدرالية لسلامة الناقلين على الطرق (FMCSA) — استخدم الإرشادات الرسمية الحالية وأكد على الأجزاء التي تنطبق على الوجهة والتكوين.
تشرح هذه المراجع مبادئ عامة؛ وهي لا تعتمد برج إضاءة معيناً. طبّق تعليمات الشركة المصنعة الحالية والمتطلبات التنظيمية المحلية، واحصل على مراجعة متخصصة إذا تجاوزت قرارات النقل أو السلامة الإنشائية أو الكهربائية أو المتعلقة بالبطاريات كفاءة الفريق.
اختبار القبول وسجل التشغيل
الاتفاق على معايير النجاح قبل وصول المعدات. قم بتسجيل الظروف المحيطة، والإعدادات، والأجهزة، ووضع البدء، وإجراءات المشغل، والقيم المقاسة، والإنذارات، وحالة التشغيل النهائية. لا يمكن لعرض قصير بدون ظروف مستقرة أن يثبت متطلبات متعددة الساعات أو موسمية أو متعلقة بالنقل.
| مرحلة | سجل | شرط النجاح |
|---|---|---|
| هوية | الطراز، الرقم التسلسلي، الخيارات، وإعدادات البرنامج أو وحدة التحكم | المستندات الموافق عليها مطابقة |
| فحص مسبق | التلف، الوصلات، الأقفال، الإطارات أو حالة البطارية حسب الاقتضاء | لا يوجد عيب سلامة غير محلول |
| جري مُحكَم | قياسات الحمل أو الطاقة أو النقل في ظل ظروف محددة | ضمن جميع الحدود المتفق عليها |
| استجابة للخطأ | إنذارات، تخفيض الحمل، الإيقاف والاستعادة | سلوك آمن وموثق |
| تسليم | الأدلة، التدريب، قطع الغيار، السجلات والبنود المفتوحة | مكتمل ومقبول |
فيديو: نظرة عامة تقنية رسمية
توفر وكالة معايير السائقين والمركبات في المملكة المتحدة هذه النظرة العامة التعليمية. استخدمها كخلفية واحتفظ بالوثائق الخاصة بالمنتج لاتخاذ القرار الفعلي.
أخطاء شائعة
- استخدام متوسط الفئة كضمان لتكوين مجهول
- مقارنة التصنيفات الاسمية مع تجاهل الحدود القابلة للاستخدام، والفقد، ودرجة الحرارة، والتقادم
- بافتراض أن نموذجاً مشابهاً أو صورة أو ورقة بيانات قديمة تُمثّل الوحدة المُسَلّمة
- التحقق من التشغيل العادي فقط مع استبعاد حالات الاستعادة والأعطال والأسوأ
- تغيير الملحقات أو الإعدادات أو البطاريات أو اللوحات أو الإطارات أو أدوات التحكم دون إعادة التقييم المتأثر
- قبول حساب بدون مصدر الإدخال، والوحدات، والتاريخ، والمراجع المسؤول
- تخطي عملية التفريغ، أو الإعداد، أو الشحن، أو الصيانة، أو قدرة الطوارئ في موقع الاستقبال
تداعيات الشراء دورة الحياة
الخيار الأكبر تقنياً ليس بالضرورة هو الأفضل من حيث القيمة. قارن السعر المسلّم مع الشحن، والإعداد، والشحن أو الوقود، والفحص، والتنظيف، والإطارات أو البطاريات، والصيانة المجدولة، ومكونات الاستبدال، وقت التعطل، والتدريب، ومعالجة نهاية العمر الافتراضي. استخدِم نفس ملف تعريف التشغيل لكل مزايد وقم بتسعير خطة الطوارئ بوضوح.
اطلب من المورد تحديد الاستثناءات والبدائل كتابةً. بالنسبة لتكوين المنتج ذي الصلة، راجع صفحة منتج برج الإضاءة Keyyou, ، ثم اطلب الرسومات والتقييمات الخاصة بالمشروع. تابع مع موارد التخطيط ذات الصلة هذه:
كيفية الحفاظ على صلاحية القرار بعد نشر النظام

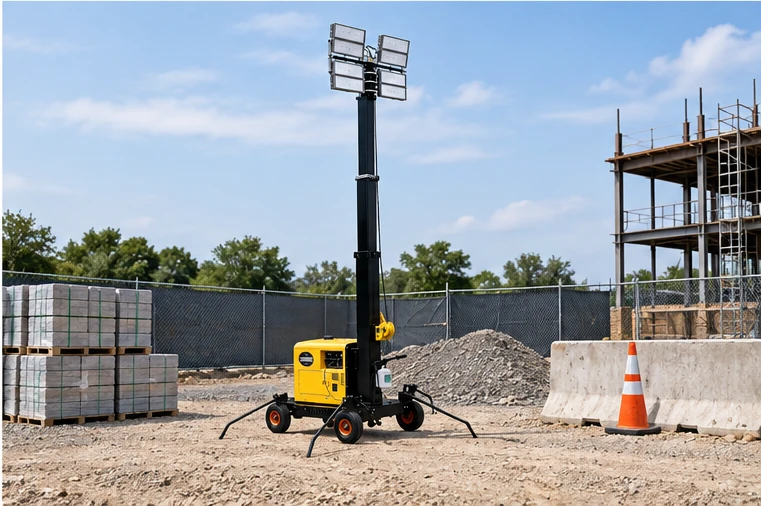

قم بتعيين مسؤول عن التكوين المعتمد حدود التشغيل. يجب أن يُظهر سجل الأصل البطاريات الحالية، والألواح، والإطارات، وحدات الإضاءة، وإعدادات وحدة التحكم، والبرامج الثابتة، والملحقات، وحالة الصيانة حسب الاقترضاء. يحتاج المشغلون إلى فحص قصير قبل الاستخدام واستجابة واضحة للتحذيرات، والقياسات غير الطبيعية، وتغيرات الطقس. يجب على فرق الصيانة مقارنة القراءات الجديدة بخط أساس التشغيل بدلاً من الاعتماد فقط على مؤشر النجاح أو الرسوب. قم بمراجعة القرار بعد الإصلاح، أو التعديل التحديثي، أو الانتقال إلى مناخ مختلف، أو تغيير طول وردية العمل، أو الإنذارات المتكررة منخفضة المستوى أو عالية الحرارة، أو حدث نقل غير عادي، أو انخفاض غير مفسر في الأداء. تمنع خطوة التحكم في التغييرات هذه الحساب الصحيح مبدئيًا من أن يصبح قديمًا بينما يظل الملصق ورقم الطراز دون تغيير.
الأسئلة الشائعة
ما هي الأبعاد التي يجب أن تظهرها ورقة بيانات برج الإضاءة؟
كحد أدنى، اطلب طول النقل وعرضه وارتفاعه؛ والبصمة المنتشرة وارتفاع الصاري؛ الخلوص الأرضي؛ وأبعاد الشحن؛ والوزن؛ والتكوين المرجعي.
هل عرض النقل هو نفسه عرض التشغيل؟
عادة لا. يمكن للمثبتات (الأذرع الخارجية)، والأبواب، والألواح الشمسية، والحواجز، ومسافات الخلوص الخاصة بالخدمة أن تجعل مساحة العمل أكبر بكثير.
هل يمكن أخذ الأبعاد من صورة منتج؟
لا. المنظور والخيارات غير المدرجة تجعل الصور غير مناسبة لقرارات الخدمات اللوجستية أو السلامة. استخدم رسماً خاضعاً للتحكم وتحقق من الوحدة المسلمة.
لماذا تحتاج تحميل الحاويات إلى أبعاد منفصلة؟
إطارات التعبئة، والأجزاء المزالة، وخلوص الأبواب، والتدعيم، وطريقة التفريغ قد تختلف عن حالة القطر على الطريق.
متى يجب إعادة التحقق من الأبعاد؟
بعد تغييرات التهيئة وقبل أي مسار جديد، أو مدخل مبنى، أو مخطط حاويات، أو مصعد، أو موقع مقيد بشكل غير معتاد.
الخلاصة النهائية
قرار أبعاد برج الإضاءة القابل للدفاع عنه يربط واجباً محددئاً بأدلة خاصة بالتكوين، وحساباً شفافاً، وفحوصات لأسوأ السيناريوهات، واختبار قبول. احتفظ بالافتراضات وسجل التشغيل مع الأصل، وكرر المراجعة كلما تغيرت المعدات أو الظروف.
